SBSKB-08M-3H型數控加工中心裝調與維修考核實訓設備
一、產品概述
本系統是專門為職業院校、技工學校、職業教育培訓機構研制的數控加工中心裝調維修技能實訓考核設備，根據機電類行業中數控機床維修技術的特點，并結合數控機床裝調維修工的技能鑒定要求，對數控機床電氣控制及機械傳動進行研究，針對實訓教學活動進行了專門設計，包含了數控系統應用、PLC控制、伺服主軸調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，強化了學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力，適合機電類相關專業的教學和培訓，也適合數控機床裝調維修工、銑工等工種的考核與鑒定。

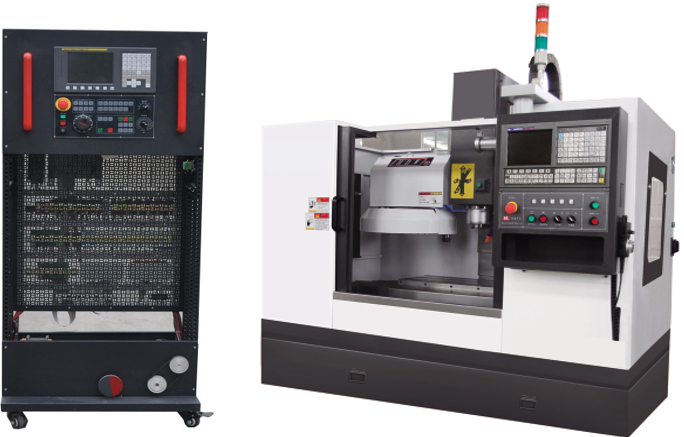

數控加工中心裝調維修實訓系統實物圖：
圖片僅供參考
二、設備功能說明
數控加工中心實訓設備由電氣控制單元、電氣安裝實訓單元、數控機床功能部件等組成。
1、電氣控制單元功能說明：
電氣控制單元主要包含數控系統、進給驅動、主軸單元、PMC單元、刀庫單元、冷卻控制電路、接口單元、保護電路、電源電路等組成。該單元包含完整的數控加工中心電氣控制部分，內嵌有數控機床智能化考核系統，以及接口轉換單元，可以直接與數控機床功能部件進行連接用于真實的電氣調試與維修實訓；也可以通過接口轉換單元和電氣安裝實訓單元連接完成對數控機床功能部件的調試。立式結構符合真實的數控電氣安裝環境，器件布局與實際機床一致，符合GB/T5226.1-1996標準，可以更貼合實際崗位要求進行技能訓練。
配有數控機床智能考核系統功能：
采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。
驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。
可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置�？筛鶕�(jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。
三、技術性能
1．輸入電源：三相四線AC380V±10% 50Hz
2．裝置容量：≤8kVA
3、故障考核：16項（智能型）
4．外形尺寸：800mm×600mm×1800mm（電氣控制單元）
四、產品結構和組成
1．系統由機床實訓柜、實物高速數控加工中心等組成。
2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面裝有數控系統和操作面板，背面為機床電氣柜，柜內器件布局與實際機床廠的模式一致。電氣柜內的電氣安裝板為多功能網孔板，上面裝有伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電氣柜底部還設有變壓器和接地端子等。
3．系統采用三相四線AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異�；虺霈F(xiàn)短路情況時自動動作，保護人身和設備安全。
4．?dāng)?shù)控系統采用發那科廠家的主流數控系統（用戶可選），能滿足不同類型機床的實訓教學。
5．X、Y、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等功能，主軸由伺服電機驅動。
6．實物高速數控加工中心由床身、主軸箱、進給傳動系統和輔助裝置等組成，具有實際加工能力，可對鐵、鋁、銅、PVC、有機玻璃等材料進行銑削加工。通過對數控加工中心的拆裝訓練，學員可掌握數控加工中心水平度、平行度和垂直度的調整方法等，同時學會百分表、直角尺、游標卡尺等工量具的使用方法和機床機械精度的測量方法。
1）床身、主軸箱等均采用鑄件結構，鑄件經過時效處理、表面機加工和鏟刮工藝等，確保機床精度穩定。
2）主軸箱由箱體、主軸、主軸電機、同步帶等組成，可進行主軸箱的裝配與調整、整體式主軸的裝配、主軸電機的安裝與調整等技能訓練。主軸與主軸電機采用多楔帶聯接，且具有張緊力結構，可進行張緊力調整。
3）X、Y軸為線軌，進給傳動系統由滾珠絲杠螺母副、方形直線導軌副、軸承、軸承支座、電機支座和上拖板等組成，可進行滾珠絲杠的裝配與調整、直線導軌的裝配與調整、上拖板的裝配與調整等技能訓練。
4）Z軸進給傳動系統由滾珠絲杠螺母副、方形滑動導軌（硬軌）、軸承、軸承支座、電機支座等組成，可進行滾珠絲杠的裝配與調整、硬軌的裝配與調整等技能訓練。
5）輔助裝置由潤滑系統等組成。
6）機床主要參數：
|
技術參數 |
VMC-L7135A |
|
工作臺尺寸 |
800×320mm |
|
X軸行程/快速進給 |
550mm/15M |
|
Y軸行程/快速進給 |
350mm/15M |
|
Z軸行程/快速進給 |
420mm/10M |
|
主軸最高轉速 |
8000rpm |
|
刀柄形式 |
BT40 |
|
刀庫形式/數目 |
斗笠式12把 （加工中心） |
|
進給速度 |
8000mm/min |
|
T形槽寬 |
14mm |
|
T形槽間距 |
110mm |
|
主軸端部到工作臺距離 |
70-470mm |
|
主軸中心至立柱距離 |
375mm |
|
工作臺最大承重 |
200kg |
|
最小設定單位 |
0.001mm |
|
重復定位精度 |
±0.0075mm |
|
定位精度 |
±0.01mm |
|
主軸電機 |
(3.7/5.5kw/30min) |
|
氣源壓力 |
4-6kgf/cm2 |
五、實訓項目
1．電路設計、設備安裝和電路連接
（1）數控系統的安裝、接線
（2）系統啟停控制電路的設計與接線
（3）主軸調速系統的電路設計、伺服主軸電機的安裝與接線
（4）交流伺服驅動系統的電路設計、驅動器、伺服電機的安裝與接線
（5）冷卻控制系統的電路設計、器件安裝與接線
（6）急�？刂苹芈返脑O(shè)計與接線
（7）手搖脈沖發生器的接線
2．機械部件裝配與調整
（1）滾珠絲杠螺母副的裝配與調整
（2）直線導軌副的裝配與調整
（3）X軸上拖板的裝配
（4）整體式主軸的裝配
（5）電機與聯軸器的裝配
（6）潤滑系統的裝配
（7）主軸箱的裝配與調整
3．?dāng)?shù)控機床的功能調試
（1）數控系統的基本操作
（2）數控系統基本參數的設置與調試
（3）數控系統進給軸參數設置與調試
（4）數控系統主軸參數設置與調試
（5）PLC編程與調試
（6）驅動器參數設置與調試
（7）伺服主軸參數設置與調試
（8）主軸打刀缸換刀等功能部件的調試
（9）斗笠式刀庫基本設置與調試
（10）數控系統的數據備份
4．機電聯調與故障排除
（1）數控加工中心機電聯調
（2）數控加工中心故障診斷與排除
5．?dāng)?shù)控加工中心幾何精度檢測
6．?dāng)?shù)控加工中心的程序編制與加工
（1）數控加工中心編程
（2）數控加工中心加工
7．?dāng)?shù)控機床的保養和維護
六、系統配置
表1：基本配置
|
序號 |
名 稱 |
主要部件、器件及規格 |
數量 |
|
1 |
機床實訓柜 |
800mm×600mm×1800mm |
1套 |
|
2 |
加工中心 |
高速SB-VML7135A |
1臺 |
|
3 |
數控系統 |
發那科FANUC 0i MF Plus |
1臺 |
|
4 |
伺服主軸 |
發那科原裝3.7/5.5kw電機 |
1臺 |
|
5 |
伺服驅動 |
發那科原裝一體式 |
1套 |
|
6 |
伺服電機 |
發那科βis8/3000 |
2臺 |
|
7 |
刀庫形式 |
斗笠式12T |
1套 |
|
8 |
電子手輪 |
手搖脈沖發生器 |
1只 |
|
9 |
電器元件 |
漏電保護器、斷路器、交流接觸器、繼電器、傳感器、連接線等 |
1套 |
|
|
電氣控制電路圖 |
含故障點 |
1份 |
|
|
用戶手冊 |
FANUC 0I –F |
3本 |
|
|
維修手冊 |
FANUC 0I –F |
1本 |
|
|
參數說明 |
FANUC 0I –F |
1本 |
|
|
實驗指導書 |
|
1本 |
|
|
智能考核系統模塊 |
含軟件與硬件 |
1套 |
